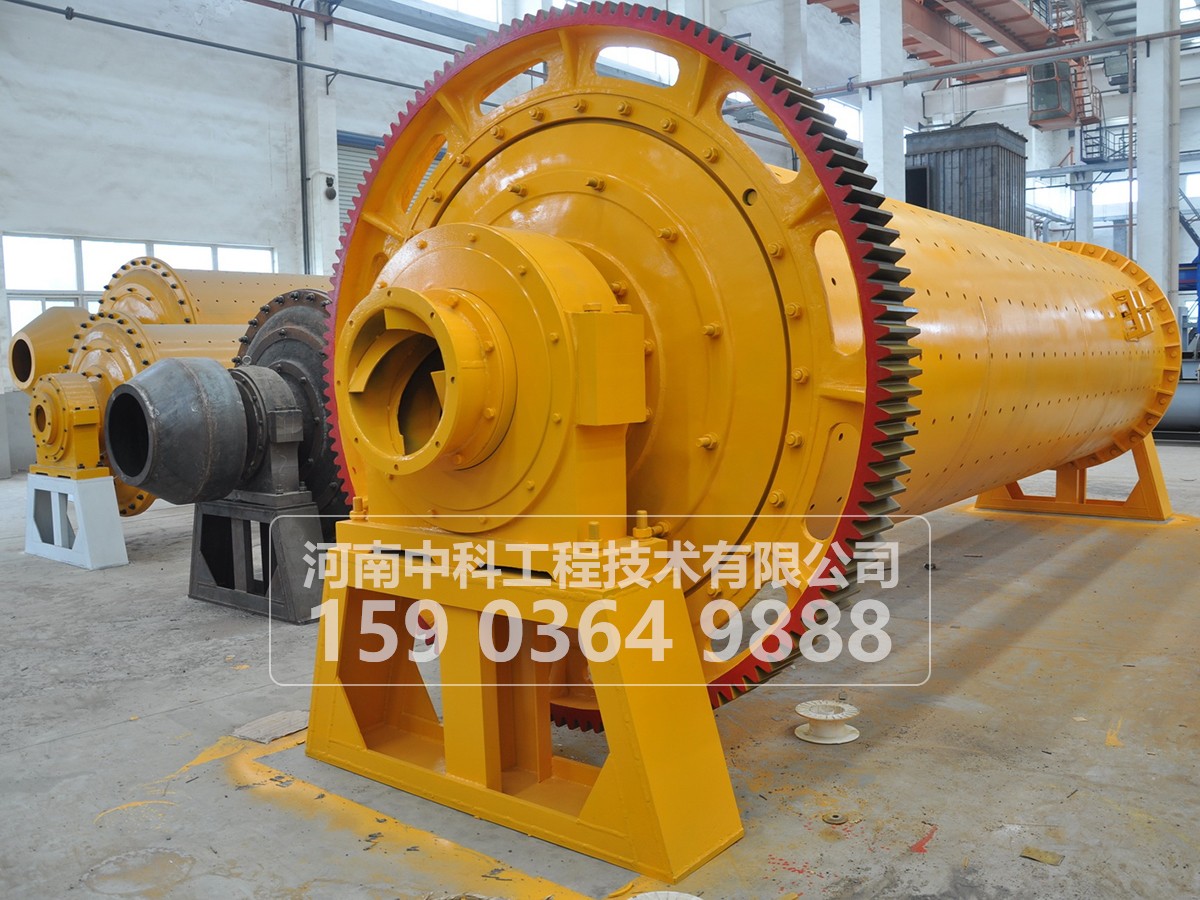

格子型球磨機

咨詢熱線：159-0364-9888

產品詳情

       河南中科為礦山、工業礦物加工、煤炭和水泥行業設計制造各種規格的磨機和完整的磨礦系統，包括干式和濕式磨礦系統的分級機與其它附屬設備。我們提供全面的工程服務，包括實驗、工藝設計、安裝、調試、試運行和產品全壽命周期服務。格子型球磨機多用于兩段磨礦中的第.一段或要求排礦較粗場合。格子型球磨機大體構造由筒體、筒體襯板、大齒環、排礦格子、給礦器組成，除排礦端安裝有排礦格子板外，其他都和溢流型球磨機相似。格子型球磨機的排礦端蓋及格子板構造是由格子襯板、軸承內套、中空軸頸、簸箕形襯板、中心襯板、筋條、楔鐵組成。在排礦端的帶有中空軸頸的端蓋內，裝有軸承內套和排礦格子。排礦格子由中心襯板、格子襯板和簸箕形襯板等組成。在端蓋的內壁上鑄有八根放射狀的筋條，將端蓋分成八個扇形室，在每個扇形室內安裝簸箕形襯板，并用螺釘固定在端蓋上，然后將格子板安裝在由簸箕襯板所形成的每個扇形室上。格子襯板有兩種結構形式:一種是由兩塊合成一組，由楔鐵壓緊，楔鐵則用螺釘穿過筋條固緊在端蓋上，中心部分用中心襯板止口托住, 以免它們傾斜和脫落;另一種是把兩塊合成一塊，直接用螺釘固定。中心襯板是星形的，它由兩塊組成，用螺釘固定在筋條上。

格子型球磨機性能參數表

型號	筒體轉速 （r/min）	裝球量 （t）	給料粒度	出料粒度	產量（t/h）	電機功率	機重（T）
?900×1800	38	1.5	≤20	0.075-0.89	0.65-2	18.5	3.6
?900×3000	38	2.7	≤20	0.075-0.89	1.1-3.5	22	4.6
?1200×2400	32	3.8	≤25	0.075-0.6	1.5-4.8	45	12.5
?1200×3000	32	5	≤25	0.074-0.4	1.6-5	45	12.8
?1200×4500	32	7	≤25	0.074-0.4	1.6.5.8	55	13.8
?1500×3000	27	8	≤25	0.074-0.4	2-5	90	17
?1500×4500	27	14	≤25	0.074-0.4	3-6	110	21
?1500×5700	27	15	≤25	0.074-0.4	3.5-8	132	24.7
?1830×3000	24	11	≤25	0.074-0.4	4-10	180	28
?1830×6400	24	23	≤25	0.074-0.4	6.5-15	210	34
?1830×7000	24	25	≤25	0.074-0.4	7.5-17	245	36
?2200×5500	21	30	≤25	0.074-0.4	10-22	370	48.5
?2200×6500	21	31	≤25	0.074-0.4	14-26	380	52.8
?2200×7500	21	33	≤25	0.074-0.4	16-29	380	56
?2400×7000	21	34.5	≤25	0.074-0.4	18-32	400	62.8
?2400×8000	20.4	36	≤25	0.06-0.08	18-36	410	81.2
?2700×3600	18	37	≤25	0.074-0.4	19-75	410	83
?2700×4000	20	40	≤25	0.074-0.4	20-78	400	85
?2700×4500	20	48	≤25	0.074-0.4	22-85	430	89
?3200×4500	18	65	≤25	0.074-0.4	29-140	800	137
?3200×5400	18	81.6	≤25	0.074-0.4	30-180	800-1000	146
?3600×4500	17	88	≤25	0.074-0.4	35-210	1000	190
?3600×6000	17	117	≤25	0.074-0.4	38-240	1250-1500	220
?3600×8500	17	144	≤25	0.074-0.4	45-260	1800	280
